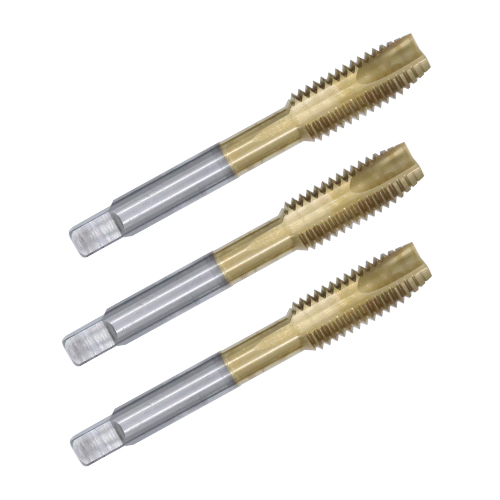

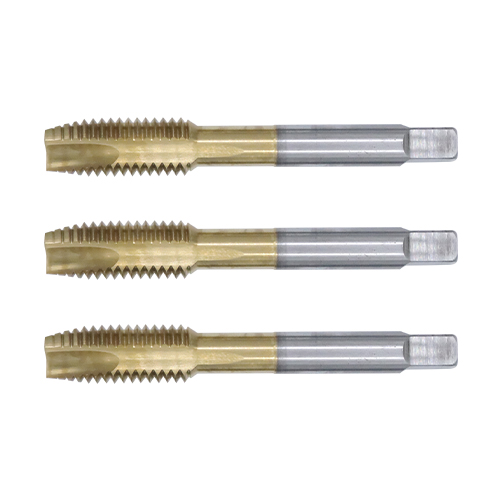

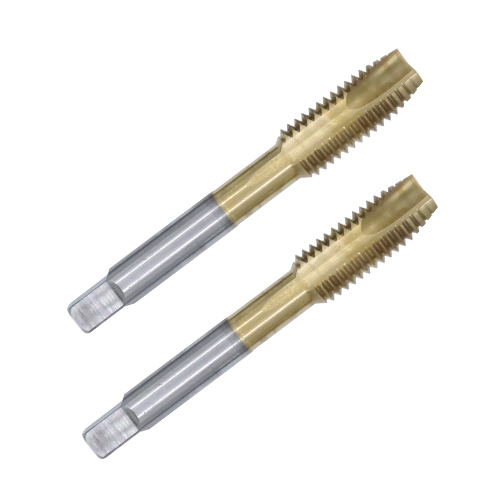

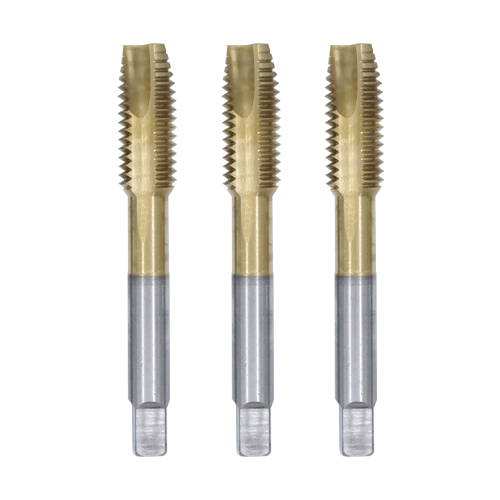

شیرهای مارپیچی با روکش تیتانیوم یکی از محصولات باکیفیتی است که سازندگان ZXGLW می توانند در اختیار شما قرار دهند. آنها عمدتاً برای پردازش و ساخت محصولات مختلف فولاد ضد زنگ مناسب هستند و نیازهای پردازش صنعتی را برآورده می کنند و می توانند برای ماشین آلات مختلف اعمال شوند. ما بر کنترل کیفیت اصرار داریم، پیشگام و نوآور بوده ایم و توسط بسیاری از مشتریان داخلی و خارجی شناخته شده ایم. در آینده، ما همچنان بر تولید و تحقیق و توسعه پافشاری خواهیم کرد.
1: شیرهای مارپیچی با روکش تیتانیوم به طور گسترده در پردازش و ساخت محصولات مختلف فولاد ضد زنگ استفاده می شود و یک ابزار پردازش کارآمد است. این محصول کیفیت خوبی دارد و می تواند با شرایط کاری مختلف کنار بیاید.
2: مشخصات کامل، گزینه های مناسب برای نیازهای پردازش مختلف یافت می شود.
3: بهینه شده برای ویژگی های فولاد ضد زنگ، دوام قوی و راندمان بالا
4: دستگاه های توصیه شده: دستگاه حفاری، دستگاه ضربه زدن، دستگاه فرز اتوماتیک، ابزار دستگاه CNC، مته نیمکت CNC، مته دستگاه معمولی
پوشش: پوشش TICN
جنس: HSSE
محدوده اندازه: شیرهای نقطه ای مارپیچی با روکش تیتانیوم در اندازه های مختلف متناسب با قطر سوراخ های مختلف موجود هستند. آنها همچنین می توانند با توجه به نیازهای فردی شما سفارشی شوند.
|
محصول مشخصات |
زمین |
تیغه طول |
دسته قطر |
مجموع طول |
محصول سر |
حفاری قطر |
|
M2x0.4 |
0.4 |
11 میلی متر |
3 میلی متر |
43 میلی متر |
سنبله |
1.6 میلی متر |
|
M2.5x0.45 |
0.45 |
12 میلی متر |
3 میلی متر |
46 میلی متر |
سنبله |
2.0 میلی متر |
|
M3x0.5 |
0.5 |
13 میلی متر |
4 میلی متر |
49 میلی متر |
سنبله |
2.5 میلی متر |
|
M4x0.7 |
0.7 |
15 میلی متر |
5 میلی متر |
55 میلی متر |
سنبله |
3.3 میلی متر |
|
M5x0.8 |
0.8 |
19 میلی متر |
5.5 میلی متر |
62 میلی متر |
سنبله |
4.2 میلی متر |
|
M6x1.0 |
1.0 |
22 میلی متر |
6 میلی متر |
67 میلی متر |
سنبله |
5 میلی متر |
|
M8x1.25 |
1.25 |
22 میلی متر |
6.3 میلی متر |
71 میلی متر |
تخت سر |
6.8 میلی متر |
|
M10x4.5 |
1.5 |
24 میلی متر |
7 میلی متر |
74 میلی متر |
تخت سر |
8.5 میلی متر |
|
M12x1.75 |
1.75 |
32 میلی متر |
8.5 میلی متر |
83 میلی متر |
تخت سر |
10.3 میلی متر |
|
M14x2.0 |
2.0 |
30 میلی متر |
11.2 میلی متر |
95 میلی متر |
تخت سر |
12 میلی متر |
|
M16x2.0 |
2.0 |
33 میلی متر |
12.3 میلی متر |
102 میلی متر |
تخت سر |
14 میلی متر |
|
M18x2.5 |
2.5 |
38 میلی متر |
14 میلی متر |
112 میلی متر |
تخت سر |
15.5 میلی متر |
|
M20x2.5 |
2.5 |
40 میلی متر |
14 میلی متر |
112 میلی متر |
تخت سر |
17.5 میلی متر |
|
M24x3.0 |
3.0 |
38 میلی متر |
18 میلی متر |
130 میلی متر |
تخت سر |
21 میلی متر |
|
~ |
~ |
~ |
~ |
~ |
~ |
~ |
توجه: تمام ابعاد با دست اندازه گیری می شود و ممکن است کمی متفاوت باشد. از این رو، محصول واقعی باید برای اندازه گیری های دقیق مورد مشورت قرار گیرد. برای سوراخ های کم عمق استاندارد، پیشنهاد می کنیم از اندازه سوراخ پایین مشخص شده استفاده کنید.
با این حال، برای سوراخ های عمیق تر (بین 2.5 بعدی و 4 بعدی یا بیشتر)، قطر سوراخ پایین باید با ضریب بین 1.2 و 1.4 بزرگ شود.
مراقب باشید: با توجه به سختی قابل توجه شیر در دستگاه آبکاری تیتانیوم، انجام عملیات رزوه کشی به صورت دستی یا با مته الکتریکی توصیه نمی شود.
